Lorsque que l'on cherche à réduire le bruit au moyen d'un encoffrement (capot insonorisant), ou d'une paroi (acoustique) ou bien à protéger des personnes (vis à vis du bruit) au moyen d'une cabine (insonorisée ou d'insonorisation), ou bien à limiter la propagation du bruit au moyen d'un écran acoustique (qui est parfois dénommé un mur anti-bruit), ITS propose un large choix de bardages acoustiques avec 2 faces absorbantes pour de nombreuses applications liées à l'insonorisation / à l'isolation acoustique se rapportant à la protection des travailleurscontre le bruit, à la préservation de l'environnement sonore, à la limitation des émissions sonores dans le secteur de l'énergie, à l'acoustique des salles d'essais.
Domaine d'applications
- création d’un affaiblissement acoustique ou d’un isolement acoustique par construction (métallique) d’un encoffrement (capotage), d’une cloison, d’un écran, avec limitation de l’amplification du niveau sonore d’un côté de la protection acoustique et de l’autre
- les bardages acoustiques avec 2 faces absorbantes sont particulièrement indiqués lorsqu'il est recherché un effet de paroi simple
Avantages
- caractéristiques techniques excellentes et robustesse
- facilité de mise en œuvre (utilisation verticale ou horizontale ou oblique, montage/démontage aisés)
- grande adaptabilité des performances acoustiques
- grande diversité des applications possibles telles que la séparation de halls d’ateliers ou l’insonorisation de postes de travail contigus (boxes de soudage, meulage, martelage, ...) ou la réalisation de cloisonnements dans une enceinte acoustique comme un container insonorisé pour la production d’énergie, un banc d’essai insonorisé ou la réalisation de séparateurs de silencieux à section rectangulaire, ...
Présentation

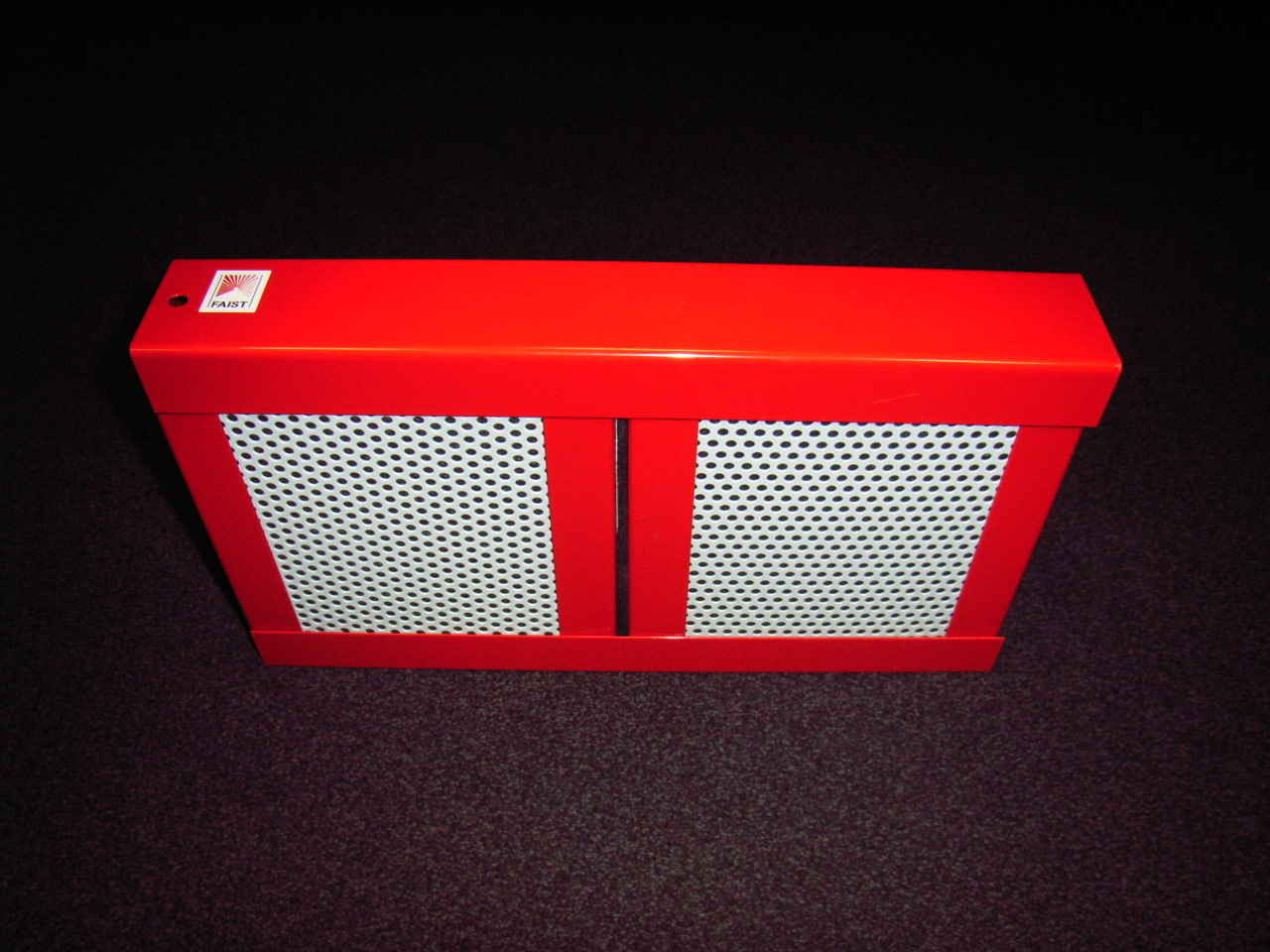

- panneau métallique double peau, modulaire, garantissant d’une part une très bonne étanchéité au bruit, et d’autre part un démontage et un remontage faciles (parfaite tenue mécanique dans le temps)
- épaisseur, garnissage (généralement laine minérale ou laine de polyester avec possibilité de tôle intermédiaire en acier galvanisé), finitions: adaptés en fonction des performances recherchées
- parements en acier avec thermolaquage, nombreuses teintes en standard (pour autres teintes, ou pour parements en aluminium ou en acier inoxydable : sur demande)
|
|
|
Construction
- chaque module se présente sous la forme d’un caisson autoporteur
Constitution standard
- un parement en tôle d’acier perforée, épaisseur selon performances requises, avec thermolaquage (autre finition sur demande)
- un garnissage en laine de roche haute densité
- un parement en tôle d’acier perforée, épaisseur selon performances requises, avec thermolaquage (autre finition sur demande). Possibilité d’un garnissage incluant une tôle intermédiaire en acier galvanisé complémentaire.
- largeur des modules (pas);: 1000 mm
Anti-corrosion
- pour les applications courantes, les bardages acoustiques avec 2 faces absorbantessont protégés par un système de peinture multicouche en conformité avec la norme ISO 12 944 C2, avec durabilité haute (supérieure à 15 ans).
- pour des applications plus exigentes, les bardages acoustiques avec 2 faces absorbantes sont protégés par un système de peinture multicouche en conformité avec la norme ISO 12 944 C4 ou même C5, avec durabilité haute (supérieure à 15 ans).
Résistance aux intempéries
- utilisation indoor ou outdoor en ambiances normales (autre finition pour utilisations différentes: sur demande)
- options;: composition pour applications spéciales (lavage haute pression, secteurs chimiques, pharmaceutiques, ...)
Comportement au feu (réaction au feu des composants selon norme NF F16-101)
- parements : finition galvanisée : classement M0 ; finition thermolaquée : classement M1
- garnissage : laine de roche : classement M0 ; polyester : classement M1
Divers
- dans le cas d’un garnissage en laine de roche, un voile de verre évite le défibrage
- dans le cas d’un garnissage en polyester, aucun surfaçage n’est nécessaire, le remplissage n’étant pas sujet au défibrage (du fait d'une microfusion superficielle) et n’étant pas de nature à émettre de matière biopersistante
- quel que soit le garnissage, les bardages acoustiques avec 2 faces absorbantes ne contiennent aucun élément favorable au développement microbien
Performances thermiques
- conductivité thermique du garnissage laine de roche (LR) : 0,035 W / m / K
- conductivité thermique du garnissage polyester (PO) : 0,0365 W / m / K
- résistance thermique R du garnissage d’épaisseur E
|
|
garnissage LR |
garnissage PO |
|
60 |
1,71 |
1,64 |
|
80 |
2,30 |
2,20 |
|
100 |
2,85 |
2,75 |
Performances acoustiques
- indice d'affaiblissement acoustique selon les normes NF EN ISO 140-3 Acoustique - Mesurage de l'isolation acoustique des immeubles et des éléments de construction - Partie 3: mesurage en laboratoire de l'isolation aux bruits aériens des éléments de construction et NF EN ISO 717-1 Mesurage de l'isolement acoustique des immeubles et des éléments de construction Partie 1: isolement aux bruits aériens
|
|
garnissage LR |
garnissage PO |
|
60 |
32 |
32 |
|
80 |
41 |
41 |
|
100 |
41 |
41 |
Note: des performances supérieures peuvent être obtenues à l'aide de constructions spéciales
- coefficient d'absorption acoustique selon les normes NF EN ISO 354 Acoustique - mesurage de l'absorption en salle réverbérante et NF EN ISO 11654 Absorbants pour l'utilisation dans les bâtiments - Evaluation de l'absorption acoustique
|
|
garnissage LR |
garnissage PO |
|
60 |
0.75 |
C |
|
80 |
0.90 |
A |
|
100 |
0.90 |
A |
Note: des performances supérieures peuvent être obtenues à l'aide de constructions spéciales
Mise en oeuvre
- à l'occasion de la construction d'équipements d'insonorisation industrielle
Produits et services associés (sur demande)
- structures/ossatures, blocs portes acoustiques, châssis vitrés acoustiques, panneaux d’angles, silencieux de ventilation, équipements de second œuvre, livraison en kit avec notice de montage (national et international). Étude complète. Installation sur site (national et international).
ITS commercialise des bardages acoustiques avec 2 faces absorbantes pour écrans et cloisons pour l'insonorisation industrielle.
Bardage acoustique avec 2 faces absorbantes, panneau d'insonorisation industrielle avec 2 faces absorbantes, panneau d'isolation acoustique avec 2 faces absorbantes, panneau d'isolation acoustique métallique avec 2 faces absorbantes, panneau insonorisant avec 2 faces absorbantes: autant d'équipements que l'on peut approvisionner grâce à Isolation Technologie Services (ITS).
